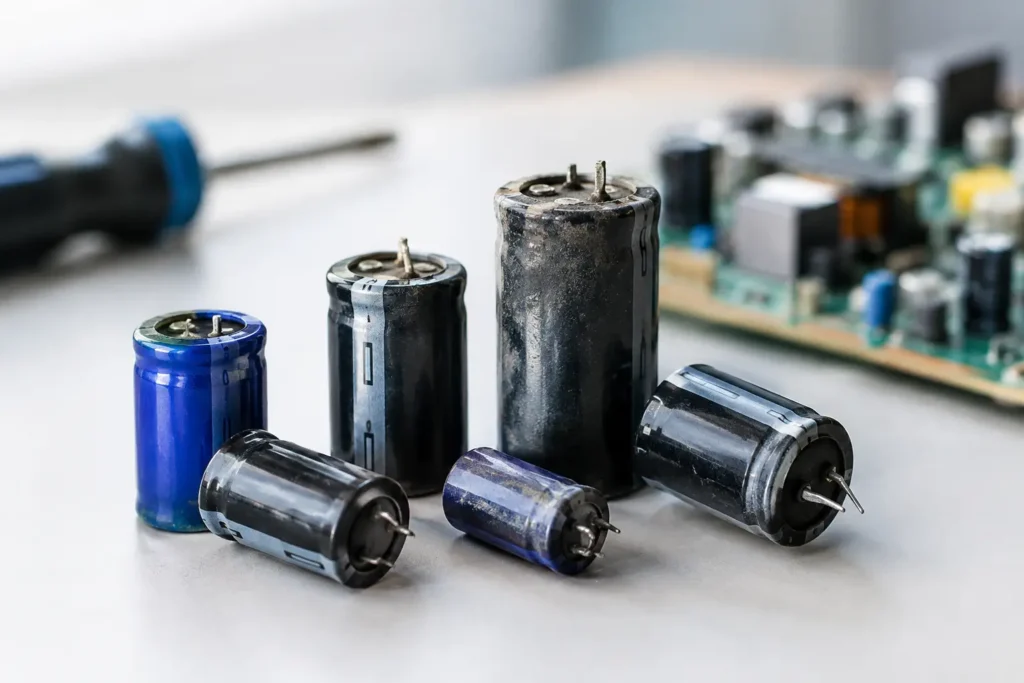

Cinque sintomi di condensatori degradati

Un inverter che va ripetutamente in allarme, un alimentatore industriale con tensione instabile o una scheda che si avvia solo dopo alcuni tentativi possono avere una causa comune: il deterioramento del banco capacitivo. Riconoscere i cinque sintomi dei condensatori degradati permette di intervenire prima che un componente apparentemente secondario provochi il fermo di una linea, il danneggiamento di una scheda elettronica o la perdita di produzione.

Nei sistemi industriali, i condensatori elettrolitici sono sottoposti a temperature elevate, ripple di corrente, sovratensioni e cicli di lavoro continui. Non cedono sempre in modo netto. Più spesso perdono gradualmente capacità, aumenta la loro resistenza interna equivalente – ESR – e peggiora la qualità dell’energia disponibile per l’elettronica di potenza e controllo. È proprio questa fase di degrado progressivo a richiedere attenzione da parte del reparto manutenzione.

Perché i condensatori si degradano nelle apparecchiature industriali

La vita utile di un condensatore dipende dal componente installato, dal progetto della macchina e dalle reali condizioni di esercizio. Temperatura ambiente, ventilazione insufficiente, armoniche, picchi di rete, polvere conduttiva e funzionamento prolungato vicino ai limiti nominali accelerano l’invecchiamento.

In inverter, azionamenti, alimentatori switching e gruppi di continuità, i condensatori del bus DC devono filtrare e stabilizzare l’energia. Quando la capacità effettiva diminuisce o l’ESR cresce, aumentano il ripple e lo stress sugli altri dispositivi: diodi, IGBT, MOSFET, relè e circuiti di controllo. Sostituire il solo componente guasto dopo un collasso può quindi non essere sufficiente se il banco capacitivo è già arrivato a fine vita.

I cinque sintomi dei condensatori degradati

1. Avviamenti incerti e riavvii casuali

Un’apparecchiatura che non si avvia al primo tentativo, si resetta senza una causa apparente o torna operativa solo dopo alcuni minuti può avere condensatori con capacità ridotta. Il fenomeno è frequente negli alimentatori industriali e nelle schede di controllo con qualche anno di servizio.

All’accensione, il circuito richiede una riserva energetica stabile. Se i condensatori non riescono più a sostenerla, le tensioni interne possono scendere sotto la soglia prevista dal microprocessore o dai circuiti di supervisione. Il risultato è un avvio incompleto, un reset oppure un allarme non sempre riproducibile.

Questo sintomo va distinto da problemi di rete, connettori ossidati e alimentazioni esterne instabili. La diagnosi corretta richiede quindi misure sotto carico, non la sola verifica della tensione a vuoto.

2. Allarmi ricorrenti su inverter e azionamenti

Sovratensione, sottotensione del bus DC, sovracorrente o errore di alimentazione possono indicare molte anomalie. Tuttavia, quando gli allarmi compaiono soprattutto durante accelerazioni, decelerazioni, variazioni di carico o riavvii frequenti, il banco capacitivo deve essere controllato con priorità.

In un inverter, i condensatori livellano il bus in continua e assorbono parte delle variazioni energetiche generate dal motore. Se il loro comportamento elettrico peggiora, il drive può non gestire correttamente i transitori e andare in protezione. Non significa che ogni allarme di questo tipo dipenda dai condensatori: possono intervenire anche resistenze di frenatura, moduli di potenza, motori, cablaggi o parametri errati. Ma ignorare il banco capacitivo allunga i tempi di diagnosi e può portare a sostituzioni non necessarie.

Un indicatore utile è la progressione del difetto. Un allarme inizialmente sporadico, limitato ai picchi di produzione, che diventa più frequente nel tempo è compatibile con un degrado elettrico già avanzato.

3. Surriscaldamento anomalo, odore o rumore elettrico

Il calore è uno dei principali nemici dei condensatori elettrolitici. Un componente con ESR elevata dissipa più energia e può scaldarsi oltre i valori previsti. In alcuni casi si percepisce un odore acre, si osservano zone brunite sul circuito stampato o si rilevano temperature elevate nelle vicinanze del banco capacitivo.

Anche ronzii, vibrazioni o rumori elettrici insoliti meritano una verifica. Non sono una prova definitiva di guasto, perché possono provenire da trasformatori, induttanze o ventole, ma segnalano che la sezione di alimentazione sta lavorando in condizioni non ottimali.

L’ispezione visiva aiuta, ma non basta. Rigonfiamenti del coperchio, perdite di elettrolita, valvole di sicurezza aperte e guaine deformate sono segnali evidenti di criticità. Molti condensatori, però, possono essere elettricamente degradati pur mantenendo un aspetto esterno normale. Per questo servono strumenti adeguati per misurare capacità, ESR e ripple residuo.

4. Tensione instabile e ripple fuori specifica

Una tensione che appare nominalmente corretta su un multimetro può nascondere un ripple eccessivo. In un alimentatore da 24 VDC, per esempio, la media può restare vicina al valore atteso mentre le oscillazioni sotto carico disturbano sensori, PLC, moduli I/O e comunicazioni industriali.

I sintomi operativi includono errori intermittenti di comunicazione, letture analogiche instabili, relè che commutano in modo irregolare, HMI che si riavviano o periferiche che perdono il collegamento. In questi casi la valutazione con oscilloscopio e sonda idonea è più significativa della sola misura in continua.

Occorre analizzare l’apparecchiatura nel suo contesto. Un ripple anomalo può dipendere da condensatori degradati, ma anche da un raddrizzatore difettoso, da un carico che assorbe corrente oltre il previsto o da problemi di massa. La differenza la fanno le misure comparate, l’analisi del carico e l’esperienza su quella specifica architettura elettronica.

5. Aumento dei fermi intermittenti e guasti correlati

Il quinto tra i sintomi dei condensatori degradati è spesso il più costoso: la comparsa di fermate intermittenti senza una causa immediatamente evidente. La macchina può lavorare regolarmente per ore o giorni e poi fermarsi durante un picco termico, un cambio formato, una fase di accelerazione o alla ripartenza dopo una pausa.

Questi difetti sono critici perché inducono a interventi reattivi. Si sostituiscono sensori, si controllano cablaggi, si aggiornano parametri e si riavvia la linea, mentre il problema continua a maturare nella sezione di potenza o alimentazione. Nel frattempo, il ripple e il calore possono ridurre l’affidabilità di altri componenti della scheda.

Quando un dispositivo presenta fermi casuali e ha superato gli anni di esercizio previsti dal costruttore, la manutenzione preventiva del banco capacitivo può essere più conveniente di un fermo non pianificato. Il calcolo va fatto sulla criticità dell’impianto, sulla reperibilità del ricambio e sul costo reale dell’ora di produzione persa.

Come verificare il degrado senza compromettere la sicurezza

La verifica dei condensatori su apparecchiature industriali richiede procedure controllate. Il bus DC di un inverter o di un azionamento può mantenere tensioni pericolose anche dopo lo spegnimento. Prima di eseguire qualsiasi controllo occorre rispettare i tempi di scarica indicati dal costruttore, applicare le procedure di messa in sicurezza e verificare l’assenza di tensione con strumentazione idonea.

Una diagnosi professionale non si limita alla sostituzione preventiva di un singolo condensatore visibilmente danneggiato. Include il controllo dei valori di capacità ed ESR, l’ispezione delle saldature, la verifica di ponti raddrizzatori e stadi di potenza, l’analisi delle temperature, delle ventole e delle condizioni ambientali. Nei banchi capacitivi, inoltre, è essenziale usare componenti equivalenti per tensione nominale, corrente di ripple, temperatura, durata prevista e dimensioni meccaniche.

Montare un condensatore con la sola capacità corretta, ma con una corrente di ripple insufficiente o una temperatura nominale inadeguata, può risolvere il difetto solo temporaneamente. Nelle applicazioni ad alta sollecitazione è preferibile adottare componenti progettati per uso industriale e verificare il comportamento dell’unità a banco, sotto carico.

Quando programmare la rigenerazione del banco capacitivo

La sostituzione programmata dei condensatori è indicata soprattutto per inverter, azionamenti e alimentatori installati su macchine critiche, con cicli continui o in ambienti caldi. Non esiste una scadenza universale: un dispositivo installato in un quadro ventilato e poco sollecitato può mantenere prestazioni adeguate più a lungo rispetto allo stesso modello impiegato vicino a forni, presse o linee attive su più turni.

La scelta efficace parte dalla criticità produttiva. Per gli asset che non hanno ridondanza, sono fuori produzione o richiedono tempi lunghi di approvvigionamento, conviene pianificare controlli periodici e valutare la rigenerazione prima della comparsa di allarmi. Salvare configurazioni e parametri dell’unità prima dell’intervento riduce ulteriormente il rischio operativo.

COVISION interviene nella riparazione e rigenerazione di elettronica industriale multimarca, verificando le cause del guasto e non solo il componente manifestamente danneggiato. Questo approccio è particolarmente utile quando il degrado capacitivo coinvolge inverter, alimentatori, azionamenti e schede difficili da sostituire.

Un condensatore non va considerato un ricambio marginale: è un elemento che condiziona la stabilità dell’intera elettronica. Trasformare i segnali iniziali in un controllo programmato consente al reparto manutenzione di scegliere tempi e modalità dell’intervento, invece di subirli durante un fermo impianto.
