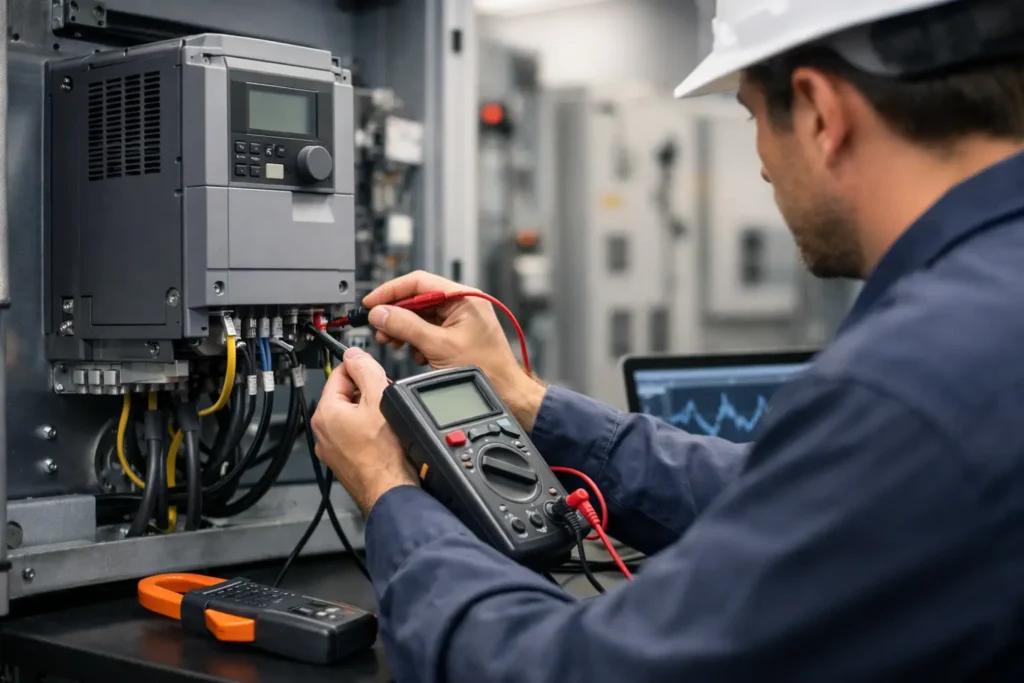

Come testare un inverter industriale in 7 controlli

Un inverter che va in allarme durante l’avviamento, perde coppia sotto carico o arresta il motore senza una causa apparente può fermare un’intera linea. Sapere come testare un inverter industriale permette di distinguere un guasto reale dell’azionamento da un problema a monte, sul motore, sui cablaggi o nella logica di comando. Il metodo conta quanto lo strumento: una misura isolata, eseguita senza verificare condizioni operative e storico allarmi, raramente porta a una diagnosi affidabile.

Il test deve essere affidato a personale qualificato, con procedure di sicurezza adeguate all’impianto e agli accumulatori presenti sul bus DC. Anche dopo il sezionamento della rete, i condensatori interni possono mantenere una tensione pericolosa per il tempo indicato dal costruttore. Non è sufficiente togliere alimentazione: occorre verificare l’assenza di tensione e rispettare i tempi di scarica.

Prima di testare un inverter industriale

Prima di collegare strumenti o rimuovere connettori, raccogliere le informazioni che definiscono il contesto del guasto: codice modello, potenza, tensione nominale, applicazione, allarmi registrati e condizioni in cui il difetto si manifesta. Un inverter su pompa, ventilatore, nastro trasportatore o asse di movimentazione può evidenziare lo stesso codice di allarme per cause molto diverse.

È utile verificare anche se sono stati modificati parametri, sostituiti motori, aggiunti filtri EMC o eseguiti interventi sul quadro elettrico. Un errore di configurazione può simulare un guasto elettronico. Prima di qualsiasi reset o inizializzazione, è necessario salvare parametri, configurazioni e dati di comunicazione: cancellare queste informazioni può allungare il fermo impianto e rendere più complesso il ripristino.

1. Controllare lo stato esterno e le condizioni ambientali

L’ispezione visiva è il primo controllo concreto. Verificare la presenza di polvere conduttiva, umidità, ossidazione, morsetti allentati, connettori danneggiati, segni di surriscaldamento e anomalie sui ventilatori. Le griglie di aerazione ostruite e le ventole inefficienti possono provocare sovratemperatura anche se la sezione di potenza è integra.

Controllare il serraggio dei morsetti di rete, motore e terra secondo le coppie previste dal costruttore. Un falso contatto sul lato motore può generare sovracorrente, perdita di fase o disturbi intermittenti difficili da riprodurre al banco. Nei quadri soggetti a vibrazioni, questa verifica ha spesso più valore di una sostituzione preventiva dell’inverter.

2. Verificare l’alimentazione di ingresso

Con impianto in sicurezza e seguendo la procedura prevista, misurare la tensione di rete ai morsetti di ingresso dell’inverter. Nelle alimentazioni trifase occorre controllare la tensione concatenata tra tutte le fasi e valutare eventuali squilibri. Una rete instabile, un fusibile parzialmente danneggiato, un contattore con contatti degradati o una fase assente possono causare sottotensione, allarmi di raddrizzatore e arresti apparentemente casuali.

Non basta rilevare la tensione a vuoto. Se il problema compare solo in accelerazione o con un carico elevato, la misura va confrontata con il comportamento sotto carico. Una caduta di tensione significativa può dipendere dalla linea di alimentazione o dai collegamenti del quadro, non dall’inverter.

In presenza di anomalie, verificare anche la qualità della messa a terra e l’eventuale intervento di protezioni a monte. Il test deve rispettare le caratteristiche dell’impianto: strumenti non idonei o collegamenti impropri possono introdurre rischi e letture fuorvianti.

3. Leggere allarmi, log e stato del display

Il codice di allarme è un’indicazione, non una diagnosi definitiva. Un allarme di sovracorrente, ad esempio, può essere causato da un corto sul cavo motore, da un motore con isolamento compromesso, da rampe di accelerazione troppo aggressive, da un carico meccanico bloccato oppure da un guasto interno ai moduli di potenza.

Consultare lo storico degli allarmi consente di capire la sequenza degli eventi: se l’arresto avviene in avviamento, in decelerazione, a velocità costante o dopo molte ore di esercizio. Sono informazioni decisive per stabilire se approfondire la parte elettrica, meccanica, termica o di parametrizzazione.

Verificare inoltre lo stato degli ingressi digitali, dei riferimenti analogici, della comunicazione di campo e dei consensi di sicurezza. Un comando marcia assente, un riferimento 0-10 V non coerente o una perdita di comunicazione PLC possono essere interpretati dal reparto produttivo come guasto dell’inverter, pur avendo origine esterna.

4. Misurare il bus DC e valutare il banco capacitivo

Il bus in corrente continua è il punto in cui l’inverter raddrizza la tensione di rete e accumula energia nei condensatori. Una tensione DC fuori range può indicare problemi di alimentazione, di raddrizzatore, di circuito di precarica, di resistenza di frenatura o di condensatori elettrolitici degradati.

La verifica non si limita alla lettura della tensione. In un inverter con molte ore di lavoro, soprattutto in ambiente caldo, il banco capacitivo può perdere capacità e aumentare la propria resistenza interna. Il risultato può essere un funzionamento apparentemente regolare a basso carico, seguito da allarmi o instabilità nelle fasi più gravose del ciclo produttivo.

Questa valutazione richiede strumenti e competenze specifiche. Intervenire direttamente sul bus DC senza una procedura professionale espone a rischi elevati e può danneggiare ulteriormente l’elettronica. Nei programmi di manutenzione pianificata, la rigenerazione periodica del banco capacitivo è spesso più efficace di attendere il guasto improvviso.

5. Testare il motore e il cavo prima dell’uscita inverter

Prima di attribuire il difetto all’azionamento, controllare motore e cavo. A inverter completamente scollegato e in condizioni di sicurezza, misurare la continuità e l’equilibrio degli avvolgimenti. Differenze rilevanti tra le fasi possono segnalare un’avaria del motore o dei collegamenti.

La prova di isolamento verso terra va eseguita con attenzione. Un misuratore d’isolamento non deve essere collegato ai morsetti di uscita dell’inverter: l’alta tensione di prova può danneggiare lo stadio IGBT e le schede di controllo. Il motore e il cavo vanno isolati fisicamente dall’inverter prima della misura.

Nei collegamenti lunghi, valutare anche la presenza di filtri dV/dt o sinusoidali, la schermatura del cavo e la corretta messa a terra. La lunghezza del cavo motore incide sulle sovratensioni riflesse e può ridurre l’affidabilità dell’insieme se l’installazione non è coerente con le indicazioni del costruttore.

6. Controllare parametri, rampe e gestione del carico

Un inverter sano può andare in blocco se i parametri non corrispondono alla macchina. Confrontare tensione, corrente, frequenza, velocità nominale e dati di targa del motore con la configurazione memorizzata. Verificare anche limiti di corrente, modalità di controllo, boost di coppia, rampe di accelerazione e decelerazione, frequenza di switching e impostazioni di frenatura.

Le rampe troppo rapide sono una causa frequente di sovracorrente o sovratensione sul bus DC. Se l’allarme compare in decelerazione, il sistema potrebbe restituire energia più rapidamente di quanto l’inverter riesca a gestire. In quel caso occorre verificare il dimensionamento e il collegamento della resistenza di frenatura o valutare una soluzione rigenerativa, se prevista dall’applicazione.

Il test deve essere eseguito con un carico rappresentativo. Un inverter può funzionare correttamente a motore scollegato o a bassa velocità, ma manifestare il guasto quando l’asse richiede coppia, quando un riduttore è sotto sforzo o quando una pompa lavora alla pressione nominale.

7. Quando il test richiede una prova al banco

Se alimentazione, cablaggio, motore, parametri e segnali di comando risultano corretti, aumenta la probabilità di un guasto interno. I difetti più frequenti riguardano moduli IGBT, raddrizzatori, circuiti di precarica, alimentatori ausiliari, ventole, condensatori, schede di controllo e sezioni di feedback.

Una prova al banco professionale riproduce le condizioni funzionali dell’inverter e consente di controllare segnali, tensioni interne, risposta ai comandi, protezioni e stabilità sotto carico controllato. È un passaggio diverso dalla semplice accensione: un’unità che si avvia sul banco ma non viene sottoposta a verifica funzionale completa può rientrare in impianto con un difetto latente.

Quando il fermo è critico, la scelta tra riparazione e unità rigenerata dipende da disponibilità del modello, tempo richiesto, obsolescenza e importanza dell’applicazione. COVISION interviene su inverter industriali multimarca con diagnosi, riparazione e test funzionale, affiancando quando necessario la fornitura di soluzioni rigenerate per ridurre i tempi di indisponibilità.

Un test ben eseguito non serve solo a individuare il componente guasto. Serve a evitare che un inverter riparato o sostituito venga reinstallato nella stessa condizione che ne ha provocato l’arresto. Per questo la diagnosi più utile è quella che collega elettronica, motore, cablaggio, parametri e processo produttivo: è da qui che riparte una continuità operativa realmente affidabile.
