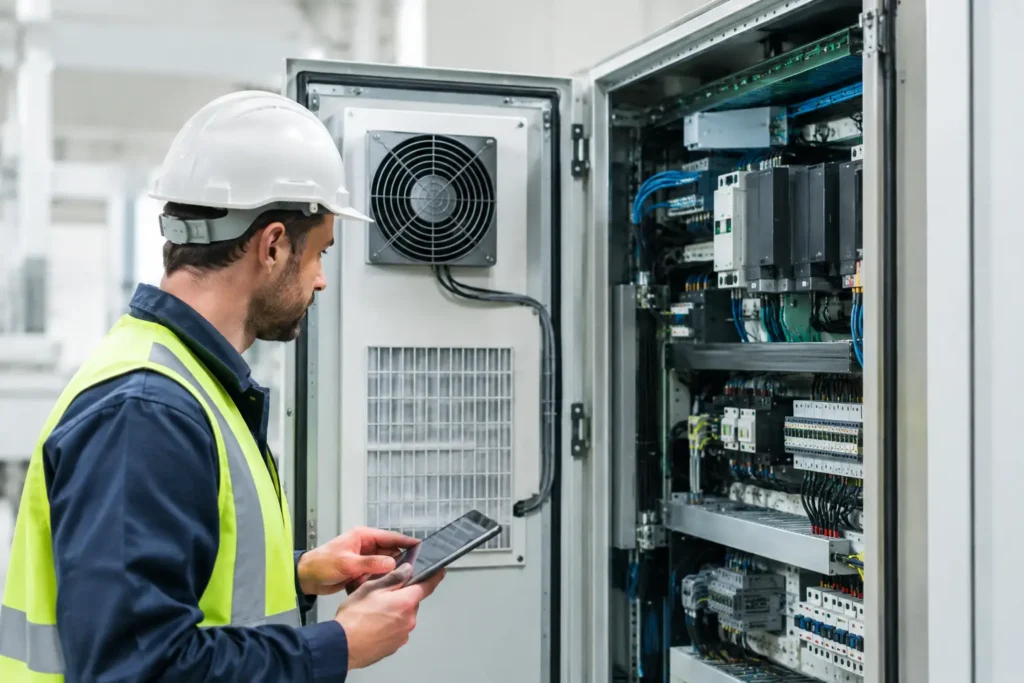

Come ottimizzare il raffreddamento dei quadri

Un inverter che va in allarme nelle ore più calde, un PLC che si riavvia senza una causa apparente o un alimentatore che riduce la propria vita utile spesso hanno un fattore comune: la temperatura interna del quadro elettrico. Capire come ottimizzare il raffreddamento quadri significa intervenire prima che il calore trasformi un degrado progressivo in un fermo linea.

Nei quadri di automazione moderni la densità di potenza è aumentata: inverter, azionamenti, alimentatori switching, PLC, moduli di comunicazione e PC industriali concentrano dissipazione termica in spazi contenuti. Non è sufficiente aggiungere una ventola. Occorre valutare il bilancio termico del quadro, le condizioni reali dell’ambiente produttivo e la criticità dei dispositivi installati.

Partire dal bilancio termico, non dal componente di raffreddamento

La prima domanda non è quale condizionatore installare, ma quanti watt termici devono essere smaltiti. Ogni apparecchiatura introduce perdite che, nella maggior parte dei casi, si trasformano in calore. La potenza dissipata dipende dal carico di lavoro, dalla frequenza di commutazione, dalle condizioni di rete e dal ciclo produttivo. Per questo i valori di targa sono un punto di partenza, non una misura definitiva.

Il calcolo deve includere inverter e servoazionamenti, trasformatori, alimentatori, resistenze, relè, contattori e dispositivi ausiliari. Va poi considerato il calore proveniente dall’esterno: irraggiamento solare, prossimità a forni o presse, temperatura del reparto, presenza di altri quadri e ricambio d’aria insufficiente. Un quadro correttamente dimensionato in un ambiente a 25 °C può risultare inadeguato quando la temperatura ambiente supera stabilmente i 35 °C.

La verifica più utile combina il calcolo con rilievi sul campo. Una termografia, eseguita con quadro in condizioni di carico rappresentative e da personale qualificato, evidenzia punti caldi, morsetti con resistenza anomala, zone di ricircolo e componenti vicini al limite operativo. È essenziale misurare sia la temperatura dell’aria sia quella delle superfici: sono dati diversi e raccontano problemi diversi.

Come ottimizzare il raffreddamento dei quadri senza creare nuove criticità

La soluzione corretta dipende dal grado di protezione richiesto, dalla contaminazione dell’ambiente, dal carico termico e dalla temperatura esterna. Un sistema efficace deve togliere calore senza introdurre polvere, olio, umidità o condensa nel quadro.

Ventilazione forzata: efficace se l’ambiente lo consente

Ventole con filtri sono spesso la soluzione più economica per quadri collocati in reparti puliti e con temperatura ambiente inferiore alla temperatura interna desiderata. L’aria deve entrare dal basso e uscire dall’alto, seguendo il naturale moto convettivo. Immissione e aspirazione vanno dimensionate per la portata necessaria, non scelte solo in base alle dimensioni della griglia.

Il limite principale è evidente: la ventilazione non può raffreddare sotto la temperatura dell’ambiente. Inoltre, un filtro saturo riduce la portata, aumenta la depressione e favorisce l’ingresso di contaminanti da aperture non controllate. In fonderie, lavorazioni del legno, reparti con nebbie oleose o polveri conduttive, la semplice ventilazione può aumentare il rischio di guasto anziché ridurlo.

Scambiatori aria-aria e aria-acqua: quando serve separare i volumi

Gli scambiatori aria-aria mantengono separata l’aria interna del quadro da quella di reparto. Sono indicati quando l’ambiente esterno è più fresco dell’interno ma non sufficientemente pulito da essere introdotto direttamente. Richiedono comunque superfici di scambio pulite e una corretta manutenzione delle ventole.

Gli scambiatori aria-acqua sono adatti a impianti con disponibilità di circuito idrico e carichi termici rilevanti. Consentono di contenere la temperatura senza usare l’aria di reparto, ma richiedono controllo della qualità dell’acqua, verifiche su raccordi e gestione del rischio di condensa. La scelta è vantaggiosa solo se l’infrastruttura e la manutenzione disponibile sono coerenti con questa tecnologia.

Condizionatori per quadri: necessari oltre certe condizioni

Se la temperatura ambiente è elevata, se il quadro deve mantenere valori interni controllati o se l’elettronica è particolarmente sensibile, il condizionatore può essere la scelta più affidabile. È frequente nei quadri con inverter ad alta potenza, PC industriali, dispositivi di visione o automazione installata vicino a sorgenti di calore.

Anche qui il sovradimensionamento non è sempre un vantaggio. Un’unità troppo potente può generare cicli brevi, consumi inutili e condensa. Un dimensionamento corretto considera carico termico, temperatura massima esterna, setpoint interno, perdite dell’involucro e condizioni di installazione. La manutenzione di condensatore, evaporatore, filtri e scarico condensa è parte integrante della disponibilità dell’impianto.

Ridurre il calore alla fonte con layout e cablaggio corretti

Molti problemi termici derivano dalla disposizione interna, non dall’assenza di un sistema di raffreddamento. Apparecchiature che dissipano molto calore, come inverter, azionamenti e alimentatori, non dovrebbero essere concentrate nella stessa zona senza rispettare le distanze indicate dal costruttore. Le loro prese e uscite d’aria devono restare libere da canaline, cavi e componenti adiacenti.

La separazione fisica tra potenza e controllo offre benefici termici ed elettrici. I componenti più sensibili, come PLC, moduli I/O, switch industriali e pannelli di controllo, vanno collocati nelle aree meno calde del quadro. Quando il progetto lo consente, può essere utile separare in più armadi la sezione di potenza e quella di automazione.

Anche il cablaggio incide. Canaline sovraccariche ostacolano il passaggio dell’aria e rendono più difficile la dispersione del calore. Connessioni allentate, morsetti deteriorati e contatti usurati possono generare surriscaldamenti localizzati che un condizionatore non risolve. La termografia individua queste anomalie, ma la correzione richiede verifica meccanica ed elettrica eseguita in sicurezza.

Controllare la temperatura durante il ciclo produttivo

Un rilievo annuale è utile, ma non intercetta necessariamente gli eventi legati a picchi di produzione, stagionalità o variazioni nel processo. Il monitoraggio continuo con sensori di temperatura e umidità consente di rilevare tendenze: aumento graduale della temperatura media, differenze anomale tra zone del quadro, attivazioni sempre più frequenti del condizionatore o superamenti ripetuti delle soglie.

I dati acquisiti devono tradursi in soglie operative e azioni definite. Un allarme di preallerta può attivare la verifica dei filtri o del carico; una soglia critica può richiedere un intervento prioritario prima dell’arresto della linea. Nei sistemi più evoluti, l’assistenza remota e la tracciabilità degli eventi aiutano il reparto manutenzione a correlare temperatura, allarmi inverter e condizioni di produzione.

Questo approccio è particolarmente utile per apparecchiature fuori produzione o difficili da reperire. Proteggere un PLC, un drive o un pannello operatore non significa solo rispettare una specifica tecnica: significa evitare tempi di approvvigionamento incompatibili con la continuità produttiva.

La manutenzione del raffreddamento deve essere programmata

Filtri, ventole e condizionatori sono componenti soggetti a degrado. La loro manutenzione va pianificata in base alla contaminazione del reparto e non soltanto a una scadenza standard. In alcuni ambienti può bastare un controllo semestrale; in presenza di polveri, oli o fibre sono necessarie verifiche molto più ravvicinate.

Un piano operativo efficace comprende almeno il controllo dello stato dei filtri, la pulizia delle superfici di scambio, la verifica della portata delle ventole, l’ispezione delle guarnizioni e dello scarico condensa, oltre al confronto tra temperature attuali e valori storici. Va verificata anche l’integrità del grado IP del quadro: fori aggiunti, passaggi cavo non sigillati o porte lasciate aperte compromettono sia il raffreddamento sia la protezione dell’elettronica.

Quando si riscontrano allarmi ricorrenti o temperature elevate, sostituire subito l’unità di raffreddamento non è sempre la risposta corretta. Prima occorre capire se il problema dipende da filtro ostruito, carico aumentato, layout modificato, ventola interna guasta, accumulo di sporco o degrado del componente elettronico. COVISION interviene su queste criticità con un approccio orientato alla continuità operativa, integrando diagnosi delle apparecchiature industriali, riparazione specialistica e supporto alla manutenzione.

Un quadro ben raffreddato non è quello con più accessori, ma quello in cui temperatura, protezione ambientale e carico termico restano sotto controllo nel tempo. È da questa stabilità, verificata con dati reali e manutenzione mirata, che dipende la disponibilità dell’automazione nei momenti in cui la produzione non può fermarsi.
