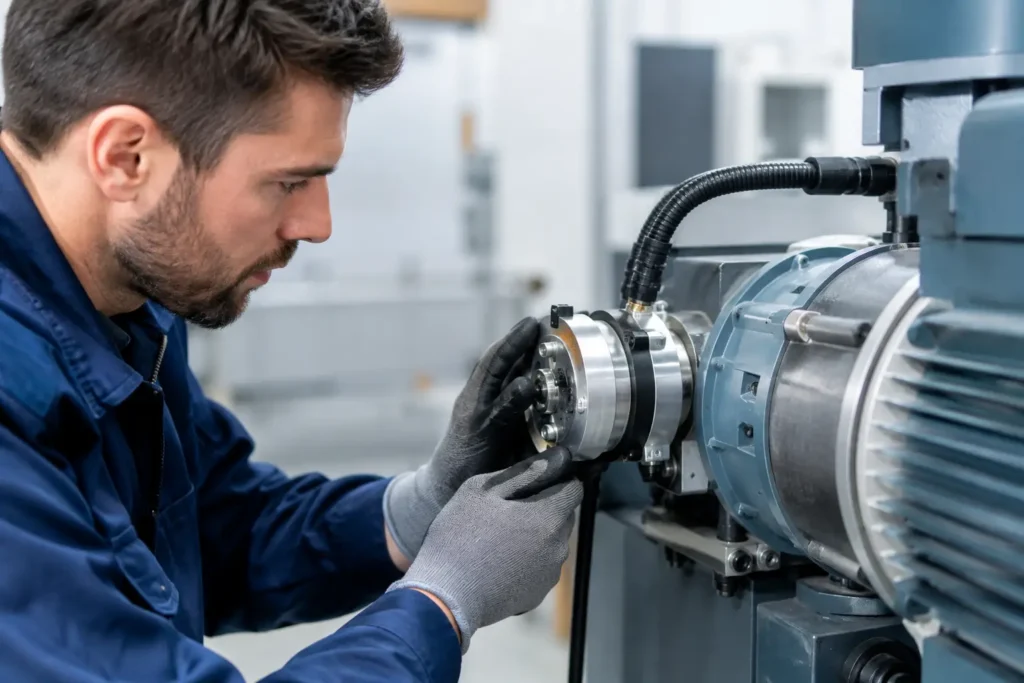

Caso guasto encoder e diagnosi del fermo

Un asse che perde posizione durante il ciclo, un drive che segnala errore di feedback o un servomotore che vibra senza raggiungere la quota richiesta possono ricondurre allo stesso problema. In un caso guasto encoder, intervenire sostituendo subito il motore o l’azionamento senza una diagnosi strutturata può allungare il fermo e aumentare inutilmente il costo dell’intervento.

L’encoder è il riferimento con cui il controllo verifica posizione, velocità e, in alcuni sistemi, direzione e sincronismo dell’asse. Quando il segnale risulta assente, degradato o incoerente, il servoazionamento può bloccare la macchina per protezione. Questo comportamento è corretto: continuare a movimentare un asse senza feedback affidabile espone a scarti, collisioni meccaniche, perdita di riferimenti e danneggiamenti più estesi.

Caso guasto encoder: il sintomo non basta

Un allarme encoder non certifica automaticamente che il trasduttore sia guasto. Il difetto può trovarsi nel sensore integrato nel motore, nel cavo di retroazione, nel connettore, nell’alimentazione a 5 V o 24 V, nella scheda di ingresso del drive oppure nella parametrizzazione dell’azionamento. In presenza di encoder assoluti, entrano in gioco anche batteria tampone, memoria di posizione e protocollo di comunicazione.

Il sintomo iniziale orienta l’analisi, ma va interpretato nel contesto della macchina. Un errore ripetibile all’avvio può indicare una batteria scarica o una mancata inizializzazione. Un difetto che compare solo con l’asse in movimento, soprattutto ad alte accelerazioni, fa sospettare cavi danneggiati, schermature inefficaci, connettori allentati o disturbi elettromagnetici. Un allarme intermittente dopo il riscaldamento può invece essere collegato a saldature deteriorate, componenti elettronici instabili o degrado del sensore.

Anche il tipo di encoder cambia il percorso diagnostico. Un encoder incrementale genera normalmente canali A e B, talvolta Z, e richiede la corretta lettura degli impulsi e dello sfasamento. Un encoder assoluto trasmette una posizione codificata tramite interfacce quali SSI, EnDat, Hiperface, BiSS o protocolli proprietari. Non sono segnali intercambiabili: misure, strumenti e parametri di drive devono essere coerenti con la tecnologia installata.

Effetti sulla produzione e sul sistema di controllo

Il fermo di un asse non riguarda quasi mai soltanto il motore. In una linea automatizzata, un errore di feedback può impedire l’homing, bloccare un ciclo di sicurezza, disallineare una stazione di movimentazione o fermare un sistema a monte e a valle. Se la macchina lavora con quote strette, il riavvio senza verifica del riferimento può compromettere un lotto intero.

Per il responsabile manutenzione, la priorità è distinguere tra ripristino temporaneo e soluzione affidabile. Resettare l’allarme può essere utile per raccogliere informazioni, ma non sostituisce il controllo della causa. Se l’errore ricompare dopo pochi cicli, il rischio è trovarsi nuovamente in fermo nel momento di massima produzione, senza avere già predisposto ricambio, configurazione e procedura di sostituzione.

La tracciabilità è altrettanto decisiva. Annotare codice allarme, modello di motore e drive, condizioni in cui compare il difetto, numero di asse e modifiche recenti sulla macchina riduce i tempi di diagnosi. Questo vale in modo particolare per macchine datate, retrofit parziali o impianti con documentazione non aggiornata.

Una procedura di verifica prima della sostituzione

La diagnosi deve essere eseguita da personale qualificato, con impianto in sicurezza e secondo le procedure del costruttore. Prima di scollegare componenti, è necessario salvare parametri, configurazioni e, dove previsto, dati di posizione. La perdita di parametrizzazione di un drive può trasformare un guasto circoscritto in un riavviamento più lungo.

Una sequenza efficace parte da quattro controlli operativi:

1. Leggere lo storico degli allarmi. Il codice esatto del drive, la frequenza del difetto e la fase del ciclo in cui compare aiutano a separare un errore di comunicazione da un reale problema di posizione o velocità.
2. Ispezionare cablaggio e connettori. Verificare piegature, schiacciamenti, olio, ossidazione, serraggio e continuità della schermatura. Nei sistemi con catena portacavi, il danno può essere interno e manifestarsi solo in determinate posizioni dell’asse.
3. Controllare alimentazioni e segnali. La tensione disponibile al connettore encoder, la qualità delle masse e l’integrità dei canali vanno valutate con strumentazione adeguata. Su segnali veloci o differenziali, una misura non corretta può fornire indicazioni fuorvianti.
4. Confrontare motore, drive e parametri. Tipo di feedback, risoluzione, verso di conteggio, rapporto meccanico e dati di targa devono corrispondere alla configurazione dell’azionamento. Dopo una sostituzione precedente, un parametro errato può imitare il comportamento di un encoder difettoso.

Se il cavo è sospetto, la prova con un collegamento idoneo e schermato può isolare rapidamente il problema. Se il difetto rimane sul motore anche dopo aver escluso cablaggio e drive, l’attenzione si concentra sul gruppo encoder. Se invece l’anomalia segue il drive, occorre analizzare la sezione di ingresso feedback, l’alimentazione interna e la scheda elettronica dell’azionamento.

Quando il guasto è nell’encoder del servomotore

Un encoder integrato può danneggiarsi per vibrazioni, infiltrazioni, urti sull’albero, sovratemperatura, contaminazione da olio o fine vita dei componenti elettronici. Nei motori installati in ambienti gravosi, anche un connettore non perfettamente protetto può generare corrosione e instabilità del segnale.

La riparazione richiede più della sola sostituzione meccanica del sensore. Occorre identificare il codice esatto dell’encoder, verificare la compatibilità elettrica e di protocollo, rispettare l’allineamento richiesto e collaudare il motore con il relativo sistema di controllo. Per gli encoder assoluti può essere necessario ripristinare riferimenti, offset o procedure di messa in fase specifiche del costruttore.

Non sempre la riparazione del solo encoder è la scelta più conveniente. Se il motore presenta anche gioco sui cuscinetti, contaminazione interna, freno usurato o isolamento degradato, una revisione completa evita di riportare in macchina un componente che potrebbe causare un nuovo fermo a breve. Al contrario, quando il motore è in buone condizioni e il problema è limitato al feedback, l’intervento mirato consente di contenere costi e tempi.

Drive e schede feedback: il guasto che resta nascosto

In alcuni casi l’encoder invia un segnale corretto, ma il drive non riesce a leggerlo. Le cause possono essere connettori della scheda feedback deteriorati, circuiti di condizionamento danneggiati, alimentazioni interne instabili o difetti su piste e saldature. Questo scenario è frequente su azionamenti sottoposti a calore, polveri conduttive, sovratensioni o vibrazioni prolungate.

Sostituire un drive senza verificare l’encoder, oppure cambiare il motore senza testare la scheda feedback, espone al rischio di duplicare i costi. Un laboratorio specializzato può eseguire controlli su scheda, verifiche delle alimentazioni e test funzionali mirati, preservando quando possibile parametri e configurazioni dell’unità. Per apparecchiature fuori produzione, la disponibilità di un azionamento o di una scheda rigenerata compatibile può ridurre sensibilmente il tempo di indisponibilità.

COVISION opera su queste criticità con un approccio multimarca che considera motore, encoder, azionamento e cablaggio come un unico sistema di retroazione, non come componenti isolati.

Come ridurre la probabilità di un nuovo fermo

La prevenzione parte dall’osservazione delle condizioni reali di lavoro. Cavi sottoposti a flessione continua, connettori esposti a lavaggi, motori vicini a fonti di calore e quadri con ventilazione insufficiente meritano controlli pianificati. Un errore encoder intermittente è spesso un segnale precoce: ignorarlo fino al blocco definitivo significa rinunciare alla possibilità di programmare l’intervento.

Conviene mantenere disponibili dati di targa, backup del drive, schema del cablaggio e storico dei guasti per gli assi più critici. Per macchine con alta incidenza sul fatturato o ricambi difficili da reperire, può essere appropriato valutare un’unità rigenerata di scorta, già verificata e pronta alla sostituzione. La scelta dipende dalla criticità della linea, dai tempi di approvvigionamento e dalla possibilità di fermo programmato.

Un encoder non è un componente secondario: è il punto in cui il controllo riceve conferma che l’asse sta facendo esattamente ciò che il processo richiede. Affrontare il difetto con misure, verifiche incrociate e ripristino della configurazione permette di riportare la macchina in produzione con maggiore fiducia, non soltanto di cancellare un allarme.
